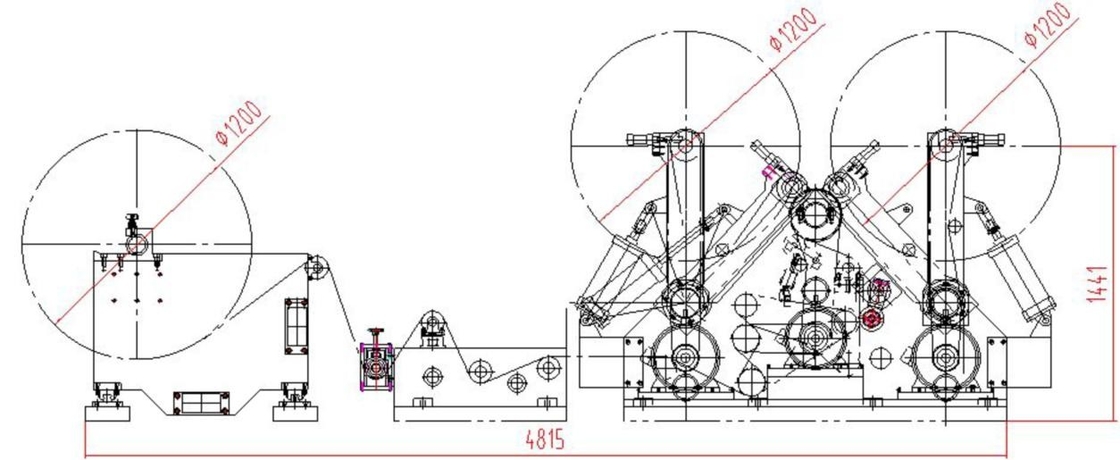

1200mm NCR Kağıt Rulo Eğme Sarıcı Karbonsuz Kağıt Dilme Sarma Makinesi

FOCUS FM1850 Yüksek Hızlı 1200mm Max NCR Eğme Sarıcı Karbonsuz Kağıt Eğme Sarıcı

Ana Makine Parçalarının Tanımı

1. Parçaları gevşetin
1) Gevşeme tipi
Otomatik web kılavuzu ile tek pozisyon;Gevşeme mili: 3” ithal hava milleri, Adet: 2 adet;Ningbo Çin'de yapılan Alüminyum Web kılavuz rulosu;Fotoelektrik sensörlü ithal Web kılavuzu, daha iyi jumbo rulo merkezleme için yerel kontrol kutusu；

2) Gerginlik kontrolünü gevşetin
İtalyan RE'den pnömatik fren, Japonya'dan SMC E/A dönüştürücü, Mitsubishi Japonya'dan gerilim sensörü ve gerilim kontrolörü kullanın, bunlar birlikte kapalı döngü gerilim kontrolü yapar；
Fren boyutu: 1520 NM, Adet: 1 takım.

2. Ana Makine parçaları
1) Bu bileşenler, alt plaka, yan duvarlar, destek rulosu, ana kılavuz rulo/binici rulo mekanizması ve tahrik parçalarını içerir.

2) Web rulosu, yayıcı rulosu ve kılavuz rulosu, daha büyük sarma açısının gerekli olduğu Ningbo China dia.120mm'den alüminyum alaşımdan yapılmıştır, rulo çapı 150 mm'dir.

3) "S" kurşun silindiri desen yivlidir ve ana motordan triger kayışı aracılığıyla sürülür, burada destek silindiri çalıştırılmaz.

Hem “S” kurşun rulosu hem de destek rulosu PU kaplıdır.PU kapağın doğru sertliğini seçerek, bu makinede herhangi bir renk/görüntü göstermeden CFB kağıdını kesmek mümkündür.

Destek rulosunun çapı 270 mm'dir.

Destek rulosu, kauçuk kaplı bir binici rulosu ile donatılmıştır.Sürücü rulosunun işlevi, makinenin durması veya iplik geçirme sırasında kağıt ucunu yerinde tutmak ve daha iyi iplik geçirmeyi kolaylaştırmaktır.Rulo, pnömatik silindirler tarafından yüklenir.

4) Dilme Bıçağı
Bu bileşenler, üst ve alt bıçak millerini, tahrik dişlilerini, manuel bıçak ayar cihazını, üst ve alt bıçakları içerir.

Üst bıçak mili, üst ve alt bıçakları birbirine geçirmek için manuel bıçak ayar cihazı ile eksenel olarak mikro ayarlanabilir.Üst bıçak için malzeme yüksek hız çeliği, alt bıçak için takım çeliğidir.5'er adet üst ve alt bıçak dahildir.

5) Ana motor, Koyo enkoderin kurulu olduğu invertör kontrollü üç fazlı AC motordur (11kW-6P) ve invertör YASKAWA Japonya'dandır.Ana motor, ana kılavuz ruloyu triger kayışı aracılığıyla çalıştırır.

6) Tüm rulolar (tahrikli veya tahriksiz rulolar veya kauçuk kaplı rulolar) dinamik olarak denge testine tabi tutulmuştur.

7) Emme fanı ile trim çıkarma, fan motoru: 3 KW

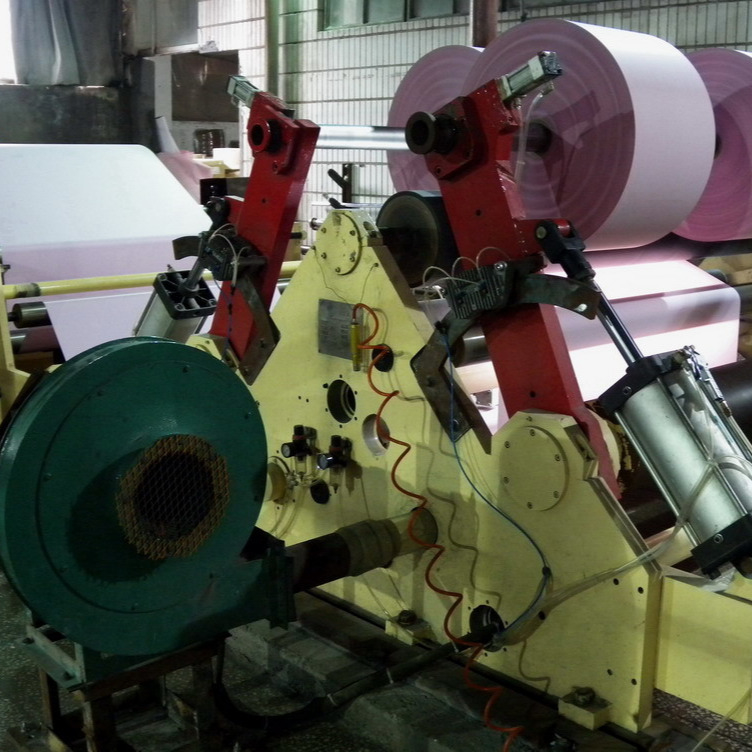

3. Geri sarma parçaları
1) Geri sarma:
Sarma terimlerinde, Sarma milleri tahrik edilirse, sargıya "merkez geri sarma" denir.Yeniden sarılmış kağıt rulosu makine merdanesi ile temas halinde ise ve sarım sürtünme kuvveti ile sağlanıyorsa “yüzey sarım”dır.

Önerilen "Merkez Yüzeyli kesici sarıcı" üzerinde hem "merkezden sarma" hem de "merkez yüzey sarma" tekniklerini uygulamak mümkündür.

2) Geri sarma milleri: 3” ithal hava milleri, 2 adet, hava mili başına maksimum yük 1500kg'dır.

3) Geri sarma motorları (18,5KW-6P): Koyo kodlayıcılı, YASKAWA inverterli 2 inverter kontrollü üç fazlı AC motor, her bir sarma mili kendi motoru tarafından triger kayışından tahrik edilir.

Makine silindiri ile geri sarılmış kağıt rulosu arasındaki temas basıncı, bir P/E oransal valf vasıtasıyla kontrol edilir.Sarma gerilimi konik kontrollüdür ve ayrıca temas basıncı orantısal olarak kontrol edilir ve geri sarılmış kağıt rulosu çapından bağımsız olarak sabit tutulabilir.

4) Uzunluk sayısı
Geri sarma uzunluğu ayarlanan değere yaklaştığında makine yavaşlayacak ve ayarlanan uzunlukta otomatik olarak duracaktır.Makara çapı hesaplanır ve ekranda görüntülenir.

5) Baskı gereksinimini karşılamak için farklı kağıt sınıfları için farklı Koniklik faktörü.

6) Geri sarma rulolarını stabilize etmek için geri sarma mili stabilizasyon frenleri.

7) Geri sarılmış kağıt rulolar, müşteri tarafından sağlanacak bir gezer vinç ile geri sarma istasyonlarından indirilir.

Teknik veri

​
