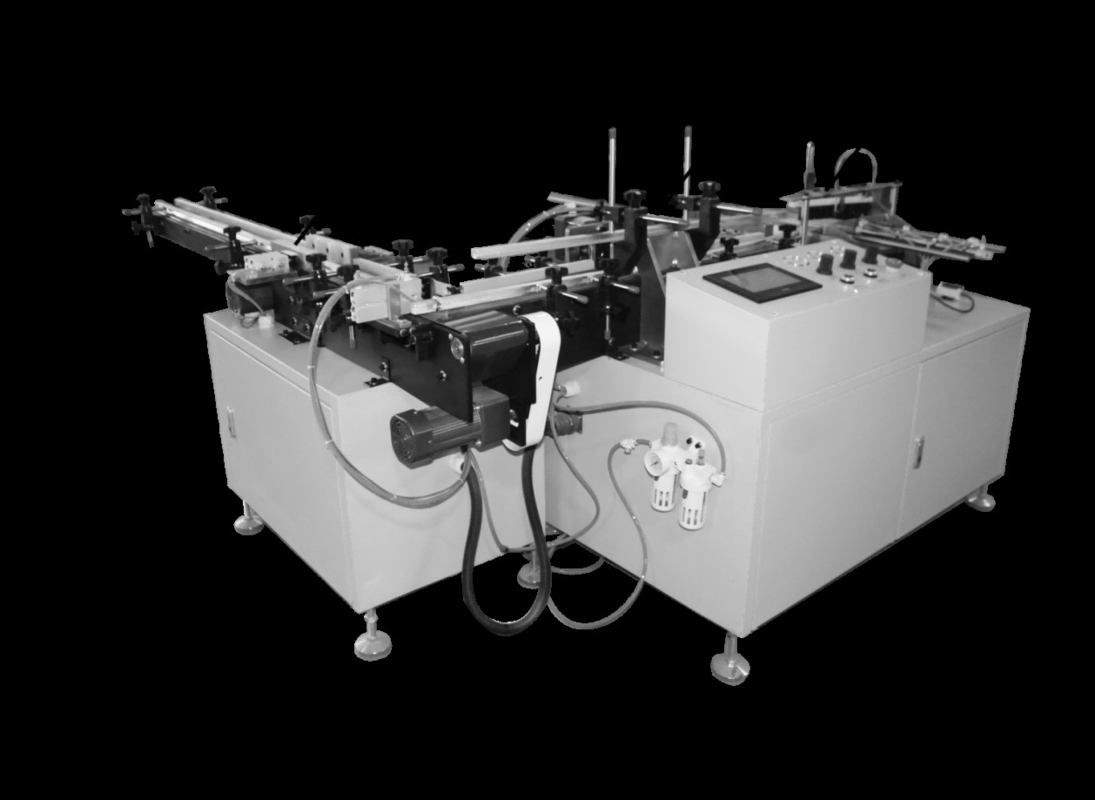

Otomatik ısıtma küçültücüsü Paketleme Makine

3.1Ana teknik parametreler

Kağıt rulo çapı 30-90 mm

Kağıt rulo uzunluğu 35-90 mm

Şanzıman kemer uzunluğu 125 mm

Kapatma hızı 125 kere/dakika ((max)

Düz yumruklama hızı 125 kere/dakikada ((max)

Sürüş bandı hızı 40-500mm/s

Plastik paketlerin itiş hızı 22 kere/dakikada ((max)

Plastik paketin itici uzunluğu 30-400 mm

Voltaj 220V/50HZ

Makine ağırlığı 380kg

Kırılma parçası

Silindir işlemi sırasında, kağıt rulosuna hafifçe basın ve kağıt rulosunun boyutu ayarlanabilir,

Rulo itme bölümü

Silindir geldiğinde silindir silindir silindir itme silindir silindir silindir silindir silindir silindir silindir düz koltuğa düz silindir hazırlamak için silindir silindir silindir silindir.

Baba.ÇeviriSanat

Roll Patting Silindri, yuvarlama levhasını ters hareket etmek için tahrik eder ve yuvarlama silindiri tarafından itilen kağıt yuvarlakları kalınlığa göre düzleşir.Bir sonraki saldırıya hazırlanmak için..

İt.İzlebölüm

• Baskı ve yuvarlama silindir

İstek silindirinin her iki tarafındaki doğrusal kılavuz rayı, itek gücünü arttırırken, itek istikrarını artırmak için destek olarak kullanılır.

• Bulma gecesi

Algılama gözü, kağıt rulonun itme plakasına ulaştığını algılar ve silindir kağıt rulonu çıkarır.

• Kağıt defter

Rulo plakasında birçok montaj deliği vardır ve rulo defteri, dönüştürülmüş rulo sayısını değiştirmek için montaj deliklerinin konumunu seçmek için sol ve sağa ayarlanabilir.

• Saç fırçası

Sadece fırçaları kağıt rulolarına hafifçe bastır.

Çalışma Spesifikasyonu

Parametre ayarlama talimatları

1Düzleştirme hızı: Düzleştirilmiş silindirdeki her atış için zaman, değeri ne kadar büyükse, etki sıklığı o kadar küçük ve tersine, frekansı o kadar yüksek,önerilen değer 30 olarak ayarlanır.;

2. Kağıt itme hızı: Kağıt kırıldıktan sonra ürünün köşeden taşıyıcı bantın başka bir bölümüne itilmesi için gereken zaman.etki sıklığı ne kadar küçükseAksi takdirde, frekans ne kadar yüksekse, önerilen değer 25'e ayarlanır.

3. Kağıt kırma hızı: Kağıt kırma silindirinin her kırılması için zaman, değeri ne kadar büyükse, etki sıklığı o kadar küçüktür, aksi takdirde sıklığı o kadar yüksektir,önerilen değer 30 olarak ayarlanır.;

Temel Uygulama Talimatları

1Paket tek sıra: paket tek sıra/iki sıra anahtarı;

2. Düz açık: anahtarı çalıştırmak için silindir düzleştir;

3. Anahtar düzleştir: Anahtar kapatmak için silindir seviye;

4. Kağıdı aç: düğmeyi başlatmak için kağıt silindir kırın;

5.Kağıt koparmak: düğmeyi kapatmak için kağıt silindirini kırmak;

PLC Giriş/Çıkış Noktası Kimlik Şeması

XO:Kağıt İtme Elyafı X1:Kağıt İtme Silindirinin Kökeni

X2: Tek sıra itme sensörüX3:DunutmaSırayla itmeksensör

X4:Kağıt Engelleme Elyafı X6: Acil duraklama

Y0:Roll itme silindir Y1:Kağıt engelleme silindir

Y3:Kağıt kırma silindir Y4:Kağıt döven silindir

3.4. Kesme makinesinin teknik parametreleri

3.5 Her bileşen için isim

(1) işletim paneli

(2) Yükseklik Düzenleme El Çarkı

(3) küçültücü filmler

(4) Sınırlandırma filmi cihazının kurulması

(5) Çekilebilir film sabitleme çubuğu

(6) Film debriyaj kolu çekin

(7) dairesel akım

(8) Sistolik zar açılan üçgen plaka (üst)

(9) Taşıma kemeri

(10) acil durma düğmesi

(11) Sistolik membran açılış üçgen plaka (aşağı)

(12) Fotoelektrik göz

(13)Ayak bardağı

(14) Dükkan bıçağı (üst)

(15) çekim motoru

(16) Atık toplama

(17)Yukarı mühür kesicisi tutucu ev

(18) Film besleme dengesi çubuğu (üst ve aşağı ayarlanabilir)

Operasyon paneli

• İsteğe bağlı anahtar: Filmi değiştirirken veya ayarlarken manuel anahtar, paket çalışırken otomatik anahtar.
• Uzunlamalı mühürleme sıcaklığı: Uzunlamalı mühürleme kesicisinin sıcaklığını ayarlayın.
• Çapraz mühürleme sıcaklığı: Çapraz mühürleme kesicisinin sıcaklığını ayarlayın.
• Sileme süresi: Sileme süresini belirleyen zamanlayıcı.
• Uzunluk ayarlaması: P Ürün, elektrikli göz düğmesinden damla kesicisine, belirtilen zamana kadar sinyal ışığına geçer.
• Tally kayıt: Ürün miktarının gösterilmesi.

Kullanım için ana anahtar talimatları

• Yol belirleme

Zaman ne kadar uzun olursa, küçülme filminin fazla kısmı o kadar uzun olur ve küçülmesinden sonra iyi görünmez.

Not: Zaman çok kısa olduğunda, mühürleme ve kesme bıçağı üründe kesmek kolaydır, genellikle 0.1-0.5 saniye (ama zaman ambalajın kalınlığı nedeniyle farklıdır)

• Sayıcı

Paket fotoelektrik göz düğmesinden geçer ve mühürleme ve kesme bıçağı indiğinde ve tekrar yükseldiğinde, tezgahın üzerindeki numara görüntülenir.

*(Tezgâhdaki numara sıfıra ayarlandı, sadece sağ üst köşedeki "RESET" düğmesine basın).

(3) Karşıt fotoelektrik göz düğmesi (konveyör bandının her iki tarafına da monte edilmiş)

Paket elektrik gözünden geçtiğinde, darbe ayarlayıcı çalışır ve mühürleme ve kesme bıçağı mühürleme ve kesme için iner.

 Çalıştırma sırası

• Güç anahtarını açtıktan sonra,temperatörü uygun sıcaklığa ayarlayın.Oda sıcaklığı ve kullanılan hammaddelerin kalınlığı nedeniyle bazı farklılıklar olabilir Uzun bıçak 175 ° C, kısa bıçak 175 ° C, mühürleme süresi 0.8 ~ 1.2 saniye
• Paketlenmiş nesnenin genişliğine göre besleme kemerinin genişliğini ayarlayın, el tekerleğini ayarlamak için üst üçgen plakanın yüksekliğini ayarlayın,ve nesne bir santimetre uzaklıkta tutmak.
• Genişlik rezervasyonu, paketin durma pozisyonu ile çapraz mühürleme bıçağının merkez çizgisi arasındaki mesafedir. Lütfen onu WIP'in yüksekliğinin 1/2'inin üzerine ayarlayın.
• Paketleme durma zamanı denetleyicisi "kuşak teslimat durma zamanı", yani uzunlamalı mühürleme kesicisinin merkez çizgisi ve paketleme durma mesafesinin 1/2'lik bir yüksekliğe ayarlanması.
• 6 cm yüksekliğindeki ambalaj ürünleri için, lütfen hammaddelerin rezerve edilmiş uzunluğunu belirleyin
• Paketin genişliği ayarlandıktan sonra, lütfen küçültme filmi cihazı yöntemine göre küçültme filmi takın.
• Sıkıştırma bıçağı ayarına ulaştığında, sıkıştırma senkroniz kemerindeki açılışı bitirmek için hammaddeni çıkarın ve kapatmak için manuel kontrol düğmesine basın.
• Çalışma düğmesini açın ve bant taşıyıcısını çalıştırın.
